BẢNG TRA KÍCH THƯỚC BU LÔNG ĐAI ỐC TIÊU CHUẨN

11/11/22

Lộc Phát

Bu lông đai ốc với nhiều chủng loại và kích thước mỗi loại mỗi khác, Công ty Lộc Phát giới thiệu Bảng tra kích thước một số loại Bu lông và Đai ốc phổ biến nhất để quý khách hàng tham khảo lựa chọn được loại Bu lông đai ốc phù hợp với nhu cầu sử dụng.

1. Bảng tra kích thước Bu lông lục giác ngoài tiêu chuẩn DIN 933

Kích thước bu lông lục giác ngoài tiêu chuẩn DIN 933

>>>Xem thêm: Các loại bu lông liên kết

d	M4	M5	M6	M8	M10	M12	M14	M16	M18	M20	M22
P	0.7	0.8	1	1.25	1.5	1.75	2	2	2.5	2.5	2.5
k	2.8	3.5	4	5.3	6.4	7.5	8.8	10	11.5	12.5	14
s	7	8	10	13	17	19	22	24	27	30	32
d	M24	M27	M30	M33	M36	M39	M42	M45	M48	M52	M56
P	3	3	3.5	3.5	4	4	4.5	4.5	5	5	5.5
k	15	17	18.7	21	22.5	25	26	28	30	33	35
s	36	41	46	50	55	60	65	70	75	80	85

2. Bảng tra kích thước Bu lông lục giác ngoài tiêu chuẩn DIN 931

Kích thước bu lông lục giác ngoài tiêu chuẩn DIN 931

d	M4	M5	M6	M8	M10	M12	M14	M16	M18	M20	M22
P	0.7	0.8	1	1.25	1.5	1.75	2	2	2.5	2.5	2.5
k	2.8	3.5	4	5.3	6.4	7.5	8.8	10	11.5	12.5	14
s	7	8	10	13	17	19	22	24	27	30	32
b1, L≤125	14	-	18	22	26	30	34	38	42	46	50
b2, 125<L≤200	-	22	24	28	32	36	40	44	48	52	56
b3, L>200	-	-	-	-	-	-	-	57	61	65	69
d	M24	M27	M30	M33	M36	M39	M42	M45	M48	M52	M56
P	3	3	3.5	3.5	4	4	4.5	4.5	5	5	5.5
k	15	17	18.7	21	22.5	25	26	28	30	33	35
s	36	41	46	50	55	60	65	70	75	80	85
b1, L≤125	54	60	66	72	78	84	90	96	102	-	-
b2, 125<L≤200	60	66	72	78	84	90	96	102	108	116	124
b3, L>200	73	79	85	91	97	103	109	115	121	129	137

3. Bảng tra kích thước Bu lông lục giác chìm đầu trụ tiêu chuẩn DIN 912

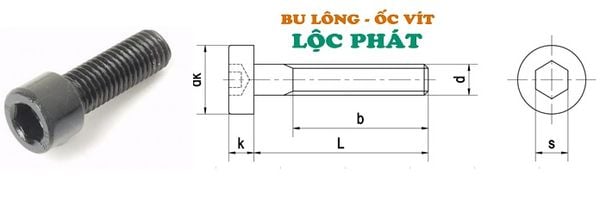

Kích thước bu lông lục giác chìm đầu trụ tiêu chuẩn DIN 912

>>> Xem chi tiết: Bu lông lục giác chìm đầu trụ tiêu chuẩn DIN 912

d	M3	M4	M5	M6	M8	M10	M12	M14	M16	M18	M20	M22	M24	M27	M30
P	0,5	0,7	0,8	1	1,25	1,5	1,75	2	2	2,5	2,5	2,5	3	3	3,5
b*	18	20	22	24	28	32	36	40	44	48	52	56	60	66	72
dk	5,5	7	8,5	10	13	16	18	21	24	28	30	33	36	40	45
k	3	4	5	6	8	10	12	14	16	18	20	22	24	27	30
s	2,5	3	4	5	6	8	10	12	14	14	17	17	19	19	22

4. Bảng tra kích thước Bu lông lục giác chìm đầu bằng tiêu chuẩn DIN 7991

Kích thước bu lông lục giác chìm đầu bằng tiêu chuẩn DIN 7991

>>> Xem chi tiết: Bu lông lục giác chìm đầu bằng tiêu chuẩn DIN 7991

d	M3	M4	M5	M6	M8	M10	M12	M14	M16	M18	M20	M22	M24	M27	M30
P	0,5	0,7	0,8	1	1,25	1,5	1,75	-	2	-	2,5	-	-	-	-
dk	6	8	10	12	16	20	24	-	30	-	36	-	-	-	-
k	1,7	2,3	2,8	3,3	4,4	5,5	6,5	-	7,5	-	8,5	-	-	-	-
α	90 ⁰	90 ⁰	90 ⁰	90 ⁰	90 ⁰	90 ⁰	90 ⁰	-	90 ⁰	-	90 ⁰	-	-	-	-
s	2	2,5	3	4	5	6	8	-	10	-	12	-	-	-	-

5. Bảng tra kích thước Bu lông lục giác chìm đầu cầu tiêu chuẩn DIN 7380

Kích thước bu lông lục giác chìm đầu cầu tiêu chuẩn DIN 7380

>>> Xem chi tiết: Bu lông lục giác chìm đầu cầu tiêu chuẩn DIN 7380

d	M3	M4	M5	M6	M8	M10	M12	M14	M16	M18	M20	M22	M24	M27	M30
P	0,5	0,7	0,8	1	1,25	1,5	1,75	-	2	-	-	-	-	-	-
dk	5,7	7,6	9,5	10,5	14	17,5	21	-	28	-	-	-	-	-	-
k	1,65	2,2	2,75	3,3	4,4	5,5	6,6	-	8,8	-	-	-	-	-	-
s	2	2,5	3	4	5	6	8	-	10	-	-	-	-	-	-

6. Bảng tra kích thước Đai ốc (Ecu) tiêu chuẩn DIN 934

Kích thước Đai ốc (Ecu) tiêu chuẩn DIN 934

>>> Tham khảo các loại: Đai ốc (Ecu) Khóa, liền long đen, ecu mũ,...

d	M3	M4	M5	M6	M7	M8	M10	M12	M14
P	0,5	0,7	0,8	1	1	1,25	1,5	1,75	2
m	2,4	3,2	4	5	5,5	6,5	8	10	11
s	5,5	7	8	10	11	13	17	19	22
d	M16	M18	M20	M22	M24	M27	M30	M33	M36
P	2	2,5	2,5	2,5	3	3	3,5	3,5	4
m	13	15	16	18	19	22	24	26	29
s	24	27	30	32	36	41	46	50	55

Bu lông, đai ốc với rất nhiều chủng loại và kích thước khác nhau, trên đây chúng tôi giới thiệu kích thước một số loại Bu lông và đai ốc thông dụng nhất để Quý khách hàng tiện tham khảo. Quý khách có nhu cầu mua đa dạng chủng loại Bu lông đai ốc vui lòng liên hệ với chúng tôi.
