Kích thước tiêu chuẩn bu lông lục giác chìm
30/10/22
Bu lông lục giác chìm có một số loại cơ bản là: Bu lông lục giác chìm đầu trụ DIN 912, Bu lông lục giác chìm đầu bằng DIN 7991, Bu lông lục giác chìm đầu cầu DIN 7380. Chúng ta hãy cùng tìm hiểu chi tiết về kích thước từng loại Bu lông lục giác chìm:

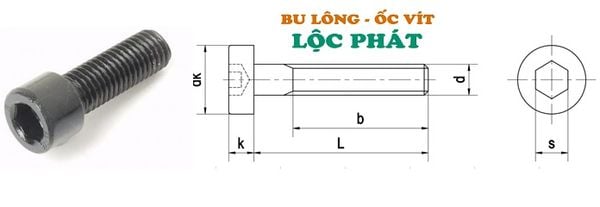

1. Kích thước Bu lông lục giác chìm đầu trụ DIN 912:
>>>Xem chi tiết về: Bu lông lục giác chìm đầu trụ DIN 912
| d | M3 | M4 | M5 | M6 | M8 | M10 | M12 | M14 | M16 | M18 | M20 | M22 | M24 | M27 | M30 |
| P | 0,5 | 0,7 | 0,8 | 1 | 1,25 | 1,5 | 1,75 | 2 | 2 | 2,5 | 2,5 | 2,5 | 3 | 3 | 3,5 |
| b* | 18 | 20 | 22 | 24 | 28 | 32 | 36 | 40 | 44 | 48 | 52 | 56 | 60 | 66 | 72 |
| dk | 5,5 | 7 | 8,5 | 10 | 13 | 16 | 18 | 21 | 24 | 28 | 30 | 33 | 36 | 40 | 45 |
| k | 3 | 4 | 5 | 6 | 8 | 10 | 12 | 14 | 16 | 18 | 20 | 22 | 24 | 27 | 30 |
| s | 2,5 | 3 | 4 | 5 | 6 | 8 | 10 | 12 | 14 | 14 | 17 | 17 | 19 | 19 | 22 |
2. Kích thước Bu lông lục giác chìm đầu bằng DIN 7991:
>>>Xem chi tiết về: Bu lông lục giác chìm đầu bằng DIN 7991
| d | M3 | M4 | M5 | M6 | M8 | M10 | M12 | M14 | M16 | M18 | M20 | M22 | M24 | M27 | M30 |
| P | 0,5 | 0,7 | 0,8 | 1 | 1,25 | 1,5 | 1,75 | - | 2 | - | 2,5 | - | - | - | - |
| dk | 6 | 8 | 10 | 12 | 16 | 20 | 24 | - | 30 | - | 36 | - | - | - | - |
| k | 1,7 | 2,3 | 2,8 | 3,3 | 4,4 | 5,5 | 6,5 | - | 7,5 | - | 8,5 | - | - | - | - |
| α | 90 0 | 90 0 | 90 0 | 90 0 | 90 0 | 90 0 | 90 0 | - | 90 0 | - | 90 0 | - | - | - | - |
| s | 2 | 2,5 | 3 | 4 | 5 | 6 | 8 | - | 10 | - | 12 | - | - | - | - |
3. Kích thước Bu lông lục giác chìm đầu cầu DIN 7380:
| d | M3 | M4 | M5 | M6 | M8 | M10 | M12 | M14 | M16 | M18 | M20 | M22 | M24 | M27 | M30 |
| P | 0,5 | 0,7 | 0,8 | 1 | 1,25 | 1,5 | 1,75 | - | 2 | - | - | - | - | - | - |
| dk | 5,7 | 7,6 | 9,5 | 10,5 | 14 | 17,5 | 21 | - | 28 | - | - | - | - | - | - |
| k | 1,65 | 2,2 | 2,75 | 3,3 | 4,4 | 5,5 | 6,6 | - | 8,8 | - | - | - | - | - | - |
| s | 2 | 2,5 | 3 | 4 | 5 | 6 | 8 | - | 10 | - | - | - | - | - | - |
