Đinh chống cắt (đinh hàn) D22x150 – Thông số, cấu tạo và ứng dụng

Đinh chống cắt (đinh hàn) D22x150 là gì?

Đinh chống cắt D22x150, còn gọi là đinh hàn D22x150, là loại chi tiết liên kết bằng thép được sử dụng phổ biến trong kết cấu thép liên hợp, đặc biệt là hệ thống sàn Deck liên hợp thép – bê tông.

Ký hiệu D22x150 thể hiện hai thông số cơ bản:

• D22: đường kính thân đinh khoảng 22 mm.
• 150: chiều dài đinh khoảng 150 mm theo quy cách sản phẩm.

Đinh được hàn trực tiếp lên bề mặt thép bằng phương pháp hàn đinh chuyên dụng. Sau khi đổ bê tông, đinh chống cắt tạo liên kết giữa cấu kiện thép và bê tông, giúp hai vật liệu có thể cùng tham gia chịu lực trong kết cấu liên hợp.

Đinh chống cắt D22x150 thường được sử dụng cho sàn Deck, dầm thép liên hợp, cầu thép liên hợp và các kết cấu thép – bê tông theo thiết kế.

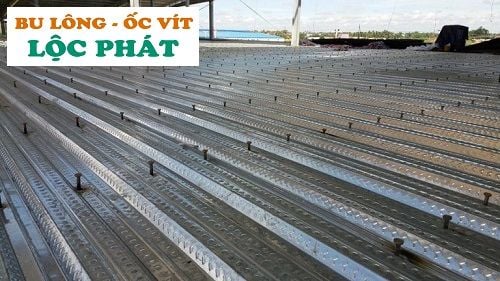

Đinh hàn (đinh chống cắt)

>>>Xem chi tiết sản phẩm: Đinh hàn (đinh chống cắt)

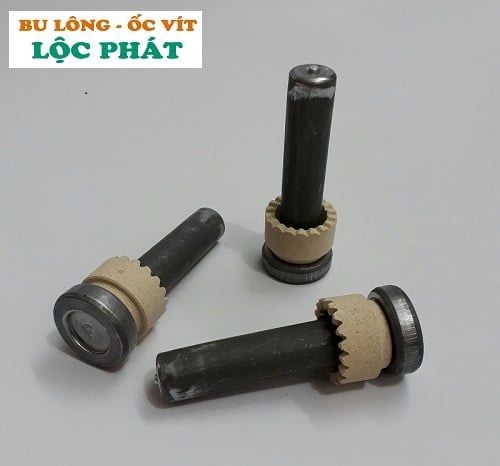

1. Cấu tạo đinh chống cắt D22x150

Một chiếc đinh chống cắt D22x150 thường gồm các bộ phận chính:

• Thân đinh: đường kính khoảng 22 mm.
• Đầu đinh: có dạng tròn, dùng để tạo khả năng neo giữ trong bê tông.
• Đế hoặc phần tiếp giáp: là vị trí tiếp xúc với thép nền trong quá trình hàn.
• Vòng gốm bảo vệ: thường được sử dụng trong quá trình hàn đinh để hỗ trợ ổn định hồ quang và bảo vệ vùng hàn.

Không giống bu lông thông thường, đinh chống cắt không được lắp bằng cách vặn ren. Đinh được hàn trực tiếp lên thép bằng thiết bị hàn đinh phù hợp.

Sau khi hàn, phần thân đinh nằm trong bê tông và thực hiện chức năng truyền lực giữa thép và bê tông.

2. Ý nghĩa của kích thước D22x150

Khi khách hàng tìm kiếm đinh chống cắt D22x150, hai thông số D22 và 150 cần được hiểu chính xác.

Đường kính D22

D22 biểu thị đường kính danh nghĩa của thân đinh khoảng 22 mm.

Đường kính càng lớn thì khả năng chịu lực của đinh có thể thay đổi, nhưng việc lựa chọn không được thực hiện chỉ dựa vào đường kính.

Chiều dài 150 mm

150 biểu thị chiều dài danh nghĩa của đinh trước khi hàn theo quy cách sản phẩm.

Sau khi hàn, chiều cao thực tế của đinh có thể thay đổi tùy quy trình hàn và thông số kỹ thuật.

Vì vậy, khi thiết kế sàn Deck cần sử dụng đúng chiều dài và đường kính theo hồ sơ thiết kế, không nên tự ý thay D22x150 bằng kích thước khác.

3. Đinh chống cắt D22x150 có tác dụng gì?

Chức năng quan trọng nhất của đinh chống cắt là tạo liên kết giữa dầm thép và bê tông.

Trong kết cấu liên hợp, nếu thép và bê tông không được liên kết phù hợp, hai vật liệu có thể xảy ra hiện tượng trượt tương đối.

Đinh chống cắt được bố trí và hàn lên dầm thép để truyền lực giữa hai vật liệu.

Có thể hiểu đơn giản:

Dầm thép + đinh chống cắt + bê tông → tạo thành hệ kết cấu liên hợp.

Khi công trình chịu tải, đinh chống cắt tham gia truyền lực và hạn chế chuyển vị trượt giữa phần thép và bê tông theo cơ chế làm việc của mối nối.

Đinh hàn (đinh chống cắt)

4. Đinh hàn D22x150 sử dụng trong sàn Deck

Sàn Deck là một trong những ứng dụng phổ biến nhất của đinh chống cắt D22x150.

Trong hệ sàn Deck, tôn Deck được đặt lên hệ dầm thép. Đinh chống cắt được hàn qua tôn Deck vào dầm thép hoặc theo cấu tạo được thiết kế.

Sau đó tiến hành đặt thép bổ sung và đổ bê tông.

Khi bê tông đông cứng, đinh chống cắt nằm trong khối bê tông và tạo liên kết cơ học giữa dầm thép và bản bê tông.

Đây là một bộ phận quan trọng trong hệ sàn liên hợp thép – bê tông.

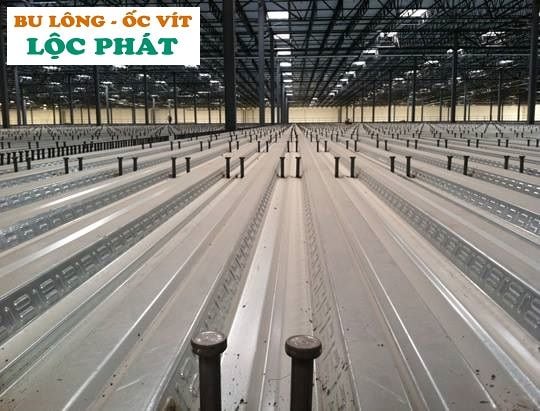

Đinh hàn (đinh chống cắt) dùng trong Sàn deck

5. Ưu điểm của đinh chống cắt D22x150

Tạo liên kết chắc chắn

Đinh được hàn trực tiếp vào dầm thép nên tạo ra liên kết cơ học giữa thép và bê tông.

Thi công nhanh

Hàn đinh bằng thiết bị chuyên dụng có tốc độ thi công cao, phù hợp với các công trình có số lượng đinh lớn.

Phù hợp với sàn Deck

D22x150 là quy cách được thị trường sử dụng phổ biến trong các hệ sàn Deck tùy theo thiết kế.

Kích thước nhỏ gọn

Đinh có cấu tạo đơn giản, thuận tiện cho việc vận chuyển, tập kết và thi công tại công trường.

Hỗ trợ kết cấu liên hợp

Đinh chống cắt giúp dầm thép và bê tông làm việc cùng nhau theo thiết kế kết cấu liên hợp.

6. Đinh chống cắt D22x150 được sử dụng ở đâu?

Ngoài sàn Deck, đinh chống cắt có thể được sử dụng trong nhiều kết cấu khác nhau.

Sàn liên hợp thép – bê tông

Đây là ứng dụng phổ biến nhất.

Nhà thép cao tầng

Các công trình sử dụng kết cấu thép kết hợp bê tông có thể sử dụng đinh chống cắt tại các vị trí được thiết kế.

Nhà xưởng

Một số công trình nhà xưởng sử dụng dầm thép kết hợp bản bê tông có thể cần đến đinh chống cắt.

Cầu thép liên hợp

Trong các kết cấu cầu thép – bê tông, đinh chống cắt có thể được sử dụng để tạo liên kết giữa bản bê tông và dầm thép.

Công trình công nghiệp

Các sàn công nghiệp, nhà máy và công trình có kết cấu liên hợp cũng có thể sử dụng sản phẩm.

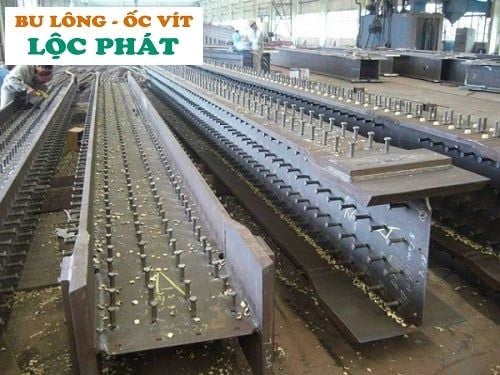

Đinh hàn (đinh chống cắt) sử dụng trong dầm thép

7. Quy trình hàn đinh chống cắt D22x150

Đinh chống cắt không chỉ đơn giản là đặt lên thép rồi hàn bằng máy hàn thông thường. Việc thi công cần sử dụng máy hàn đinh và súng hàn chuyên dụng.

Quy trình cơ bản gồm:

Bước 1: Chuẩn bị bề mặt

Bề mặt thép tại vị trí hàn cần đáp ứng yêu cầu kỹ thuật, không có các yếu tố gây ảnh hưởng bất lợi đến quá trình hàn.

Bước 2: Xác định vị trí

Đánh dấu vị trí hàn đinh theo bản vẽ kết cấu.

Bước 3: Lắp đinh vào súng hàn

Đặt đinh D22x150 đúng vị trí trong thiết bị.

Bước 4: Đặt vòng gốm

Vòng gốm được sử dụng theo quy trình hàn đinh tương ứng.

Bước 5: Tiến hành hàn

Máy hàn đinh tạo hồ quang và thực hiện quá trình hàn nhanh giữa đinh và thép nền.

Bước 6: Kiểm tra

Sau khi hàn cần kiểm tra ngoại quan, vị trí, độ nghiêng và chất lượng liên kết theo yêu cầu kỹ thuật.

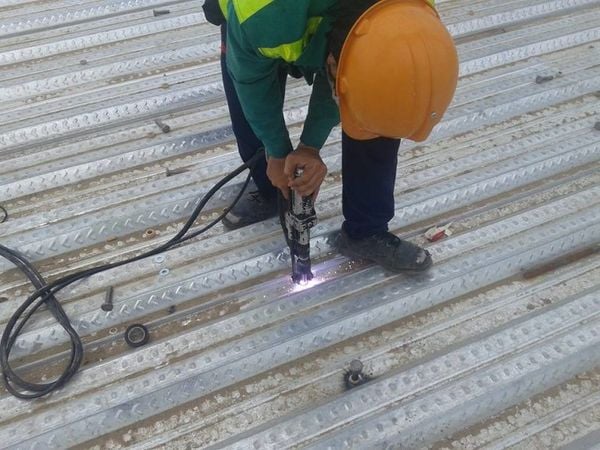

Thi công hàn đinh sàn deck

8. Kiểm tra chất lượng đinh chống cắt D22x150

Đối với công trình kết cấu thép, chất lượng đinh chống cắt cần được kiểm soát ngay từ khâu nhập vật tư.

Có thể kiểm tra:

Kích thước

Kiểm tra đường kính, chiều dài và hình dạng đinh.

Ngoại quan

Đinh không nên có các khuyết tật nghiêm trọng ảnh hưởng đến khả năng sử dụng.

Vật liệu

Cần xác định vật liệu phù hợp với yêu cầu kỹ thuật của dự án.

Chất lượng mối hàn

Sau khi thi công, cần kiểm tra vùng hàn theo quy trình nghiệm thu.

Kiểm tra khả năng chịu lực

Với công trình yêu cầu cao, có thể thực hiện các phép thử theo tiêu chuẩn và hồ sơ thiết kế.

9. Đinh chống cắt D22x150 có cần vòng gốm không?

Trong phương pháp hàn đinh hồ quang, vòng gốm thường được sử dụng để hỗ trợ quá trình hàn.

Vòng gốm có tác dụng giúp:

• Ổn định vùng hồ quang.
• Bảo vệ vùng hàn.
• Định hình phần kim loại nóng chảy.
• Hạn chế ảnh hưởng của môi trường trong quá trình hàn.

Sau khi hàn, vòng gốm có thể được tháo hoặc xử lý theo quy trình thi công.

Việc sử dụng loại vòng gốm nào cần căn cứ vào đường kính đinh, thiết bị hàn và yêu cầu của nhà sản xuất.

10. Những yếu tố ảnh hưởng đến giá đinh chống cắt D22x150

Giá đinh chống cắt D22x150 không cố định mà phụ thuộc vào:

• Số lượng đặt hàng.
• Chất lượng và nguồn gốc vật liệu.
• Yêu cầu kỹ thuật.
• Nhà sản xuất.
• Chứng từ chất lượng.
• Phụ kiện đi kèm.
• Chi phí vận chuyển.
• Thời điểm mua hàng.

Đặc biệt với đơn hàng số lượng lớn cho dự án, giá có thể khác đáng kể so với việc mua số lượng nhỏ.

Do đó, nếu cần báo giá chính xác, khách hàng nên cung cấp:

Đinh chống cắt D22x150 + số lượng + yêu cầu tiêu chuẩn/chứng chỉ + địa điểm giao hàng.

11. Lưu ý khi mua đinh hàn D22x150

Không nên chỉ nhìn vào giá thành khi lựa chọn đinh chống cắt.

Đối với công trình kết cấu thép, cần quan tâm:

• Đúng đường kính D22.
• Đúng chiều dài 150 mm theo thiết kế.
• Vật liệu phù hợp.
• Hình dạng đầu đinh.
• Chất lượng bề mặt.
• Nguồn gốc sản phẩm.
• Chứng chỉ chất lượng nếu dự án yêu cầu.
• Khả năng tương thích với thiết bị hàn.

Đặc biệt, đinh chống cắt là chi tiết chịu lực trong hệ liên hợp, vì vậy không nên tự ý thay đổi quy cách chỉ vì sản phẩm khác có giá thấp hơn.

12. Mua đinh chống cắt D22x150 ở đâu?

Khi mua đinh hàn D22x150, khách hàng nên lựa chọn đơn vị có kinh nghiệm cung cấp vật tư cho kết cấu thép và sàn Deck.

Đối với các dự án lớn, nên gửi cho nhà cung cấp:

• Bản vẽ sàn Deck.
• Bảng thống kê vật tư.
• Quy cách D22x150.
• Số lượng cần sử dụng.
• Yêu cầu về chứng chỉ.
• Địa điểm giao hàng.

Ví dụ yêu cầu báo giá:

Đinh chống cắt D22x150 – số lượng 5.000 chiếc – dùng cho sàn Deck – yêu cầu chứng từ chất lượng.

Thông tin càng đầy đủ thì việc báo giá và chuẩn bị vật tư càng chính xác.

>>>Tham khảo: Báo giá Đinh hàn (đinh chống cắt) D22x150

Câu hỏi thường gặp về đinh chống cắt D22x150

Đinh chống cắt D22x150 là gì?

Đây là loại đinh hàn có đường kính danh nghĩa khoảng 22 mm và chiều dài danh nghĩa 150 mm, được sử dụng để tạo liên kết giữa cấu kiện thép và bê tông trong kết cấu liên hợp.

Đinh D22x150 dùng để làm gì?

Sản phẩm chủ yếu được sử dụng để tạo liên kết chống trượt giữa dầm thép và bản bê tông trong hệ sàn liên hợp, đặc biệt là sàn Deck.

D22x150 có phải bu lông không?

Không. Đinh chống cắt D22x150 không có ren như bu lông và được hàn trực tiếp lên thép bằng thiết bị hàn đinh chuyên dụng.

Có thể thay D22x150 bằng D19x150 không?

Không nên tự ý thay đổi. Quy cách đinh phải được lựa chọn theo tính toán kết cấu và hồ sơ thiết kế.

Đinh chống cắt D22x150 có chịu lực không?

Có. Đinh chống cắt là một bộ phận truyền lực trong hệ kết cấu liên hợp. Khả năng chịu lực cụ thể phải được xác định theo tiêu chuẩn, vật liệu, cấu tạo và thiết kế của mối nối.

Kết luận

Đinh chống cắt D22x150 hay đinh hàn D22x150 là một trong những vật tư quan trọng trong hệ kết cấu thép – bê tông liên hợp, đặc biệt là sàn Deck.

Với đường kính danh nghĩa 22 mm và chiều dài danh nghĩa 150 mm, sản phẩm được hàn trực tiếp lên dầm thép bằng thiết bị hàn đinh chuyên dụng. Sau khi đổ bê tông, đinh tạo liên kết cơ học giữa thép và bê tông, giúp hai bộ phận làm việc cùng nhau theo thiết kế.

Khi lựa chọn đinh chống cắt D22x150, cần quan tâm đến kích thước, vật liệu, tiêu chuẩn, chất lượng mối hàn, nguồn gốc và yêu cầu của hồ sơ thiết kế. Đặc biệt, không nên lựa chọn chỉ dựa vào giá rẻ hoặc tự ý thay đổi quy cách.
